一、功能与用途
      ZJD系列吸吮扫描式自洁式过滤器适用于过滤悬浮状细微杂质，杂质颗粒一般500-25微米，是一种细过滤装置。

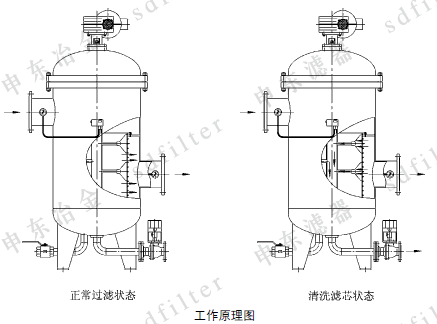

二、设备结构与工作原理
      ZJD系列吸吮扫描式自洁式过滤器采用高强度的Johnson楔形滤网，通过压差控制、定时控制自动清洗滤网。当过滤器内杂质积聚在滤网表面引起进出口压差增大到预定数值时，或定时器达到设定时间时，电动控制箱发出信号，使旋转的吸吮装置开始转动，同时排污阀打开。此时系统泄压排水，在吸嘴与滤网内侧接触部分出现一个相对压力低于滤网外侧水压的负压区，迫使部分净循环水从滤网外侧流入吸嘴内部，吸附在滤网上杂质微粒随水流进入吸嘴内并从排污阀排出。特殊设计的Johnson网使得滤网在吸嘴口产生了喷射效果，任何杂质都将被从光滑的内壁上吸走。整个清洗过程大约只需30-50秒，其间不会断流，清洗耗水量少。

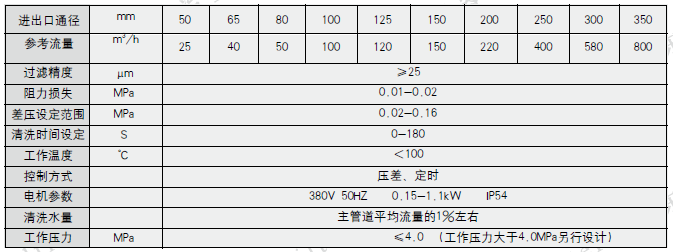

三、主要技术参数

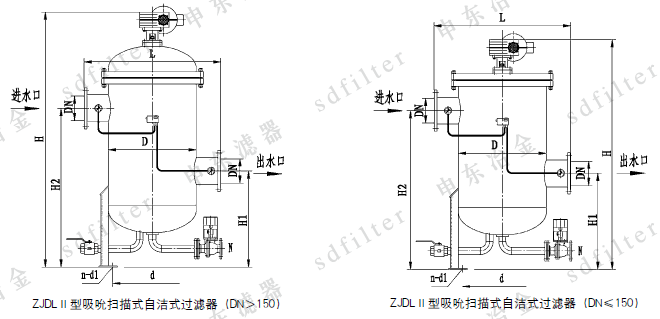

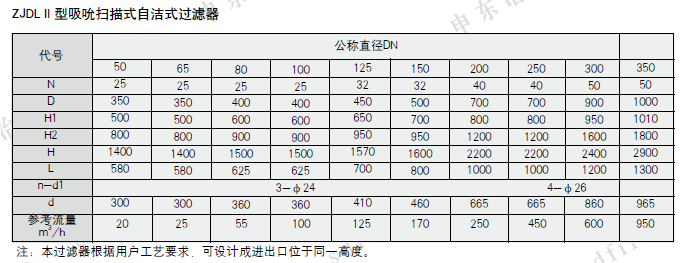

四、结构形式及外形尺寸
