一、产品简介
      SDY系列乙炔气点阀箱是南通市申东冶金机械厂最新研制开发成功的安全节能型新产品。
      乙炔气点阀箱主要是由进气控制阀门、止回阀、贮气装置（内装适量阻火填料）、乙炔减压器、分流控制装置、干式乙炔回火防止器、出气接头（束接）和箱体组成。箱体背面有4-Φ14的安装孔，可供挂壁安装。箱体正面板上安装有进气压力表和各出气分压力表，可同时可供一把或多把切割使用乙炔气，调压方便，压力稳定，安全可靠，是气炔用气点的理想设备。
      SDY系列乙炔气点阀箱比原有乙炔气点阀箱有如下优点：

1、由于采用了干式乙炔回防止器，可在摄氏零度以下正常工作。
2 、原有乙炔气点阀箱设计进气压力为0.15M P a，S D Y系列乙炔气点阀箱设计进气压力为0.15-0.5MPa，可在中、高压乙炔气管路中应用。
3、箱体正面板上安装有进气压力表和出气压力表，直接监控管道压力和使用压力。
4、体积小、外形美观。
5、安装、使用、维护方便，安全可靠、使用寿命长。


二、适用范围
      乙炔气点阀箱广泛适用于冶金、化工、船舶、建筑等行业需要进行金属切割、气焊等热加工作业的乙炔气管路用气点，防止因氧-乙炔焰回火而造成的燃烧和爆炸事故的发生，从而保障人身安全和设备的正常运转。

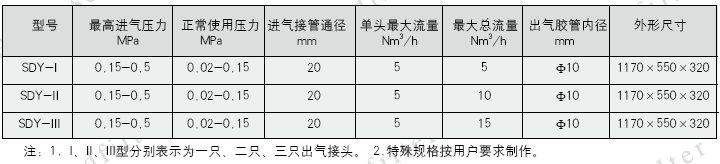

三、主要技术参数

四、结构及安装尺寸(见图一)

五、注意事项
1、工作地应具备良好的通风条件。
2、点阀箱出厂时，均做过严密性试验，有户安装时，箱内任何连接部位不得松动，也不允许强力组装，以免影响使用性能。
3、干式乙炔回火防止器回使用一段时间，若发现气体流量不能满足生产需要应及时更换，以确保使用安全。
4、进入点阀箱的乙炔气应是洁净的气体。
