SDG型煤气管道干式冷凝水排水器(落地式、悬挂式)

加入时间:2016-3-8 09:27:13  点击:

一、产品简介
      本产品适用于南方地区管径小、排水量较少、压力≤0.9MPa的煤气管道上,去除煤气中的冷凝水。

二、结构特点
      本产品顶部的阀门备有盲板⑤,检修时关闭阀门②并插上盲板可完全切断气源确保安全。产品底部侧边设有阀门④,一旦下边的阀门④堵塞,打开此阀门还可排污。
      冷凝水排放操作步骤如下:
      a.缓慢打开(或少量开启)阀门①如有冷凝水排出则迅速关闭①;
      b.关闭阀门②;
      c.打开底部阀门④,如有堵塞,则开启侧阀④,把水放到合适的地方,冷凝水不应全放尽,防止溢出煤气。
      d.严密关闭阀门④后,再完全打开阀门②;
      当检修排水时器时,应先关上阀门②;打开管帽3放掉残存煤气;插上盲板⑤放掉冷凝水,即可检修。
      本产品有悬挂式(代号为X)和落地式(代号为L)两种安装方式:上图非双点划线部分为悬挂式,俯视图已示出其安装尺寸;双点划线所示即为落地式L,安装孔(3-φ20)位于直径φ314之圆周上。订货时请说明安装方式;未作说明将以悬挂式供货。

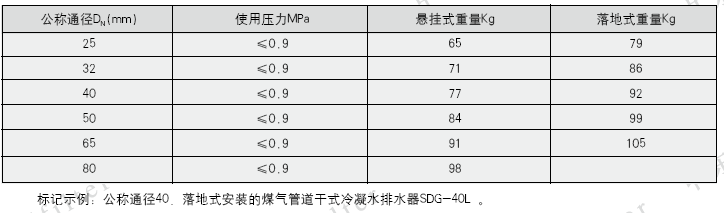

三、外形及相关尺寸见下图
