一、概 述
      陆域含油废水产自各行各业，具有点多面广的特点，是一类数量较大的有机废水，污染情况也较严重。陆域含油废水其含油类型、含油组成、油水混合程度及产生工况远比海域船舶含油废水复杂得多。国内已研制成多种型号的船用含油废水处理装置，可以适合于海域船舶含油废水的处理需要及达到海域范围排放标准(15-100毫克/升)。

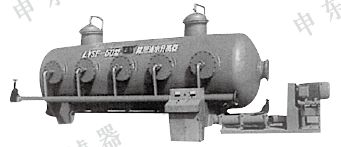

      处理装置将强化重力分离，粗粒化，吸附聚结处理工艺有机地组合成一钢质圆筒形整体结构，与输液泵、贮油槽及电控盒组合成处理装置。处理工艺充分利用了重力分离特性，不同分离材质的特性因素，从而对各种处理难度较高的含油废水工况具有较广泛的适应能力，完全可以适用于不含表面活性剂的各类机油、柴油、汽油、润滑油、动植物油、部分重油......等油品的含油废水处理。
      该设备，具有结构紧凑，操作简单，管理方便，分离效率高，能耗低等优点，处理后的水可直接排放或适当回用，提取的废油可直接回用。在节能、节水、保护环境等方面具有较好的技术经济效益，是治理陆用含油废水的理想设备。

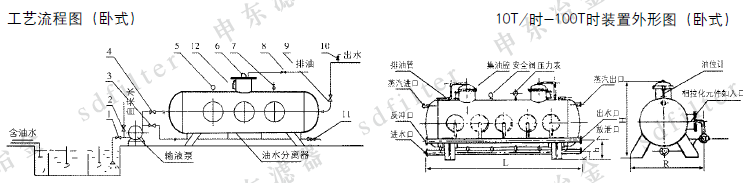

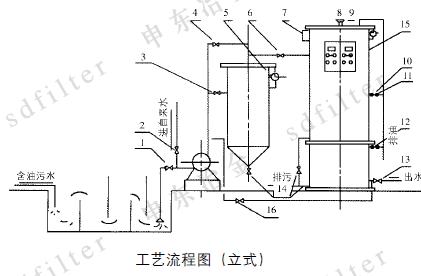

1、进污水阀 2、进自来水阀 3、进分离器阀 4、反冲洗阀 5、压力表 6、加热器 7、安全阀 8、排油阀 9、出水阀 10、防虹吸阀 11、排泄阀 12、油位观察计

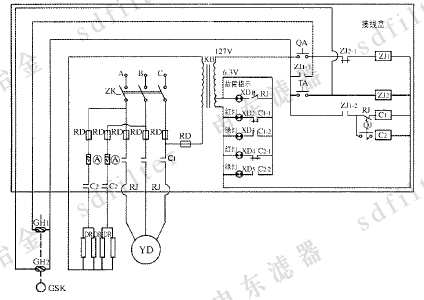

符 号
YD-水泵电机
C1、C2-交流接触器
RD-螺旋式熔断器
DK-电热器
RJ-热继电器
KB-控制变压器
QA、TA-按钮
A-电流表
ZK-空气开关
QT-钥匙开关
GSK-液位断电器
说 明
根据设施安装场地爆炸和火灾危险场所等级， 遵照GBJ58-83规定确定电气设施元器件、元器件安装、接线规格。

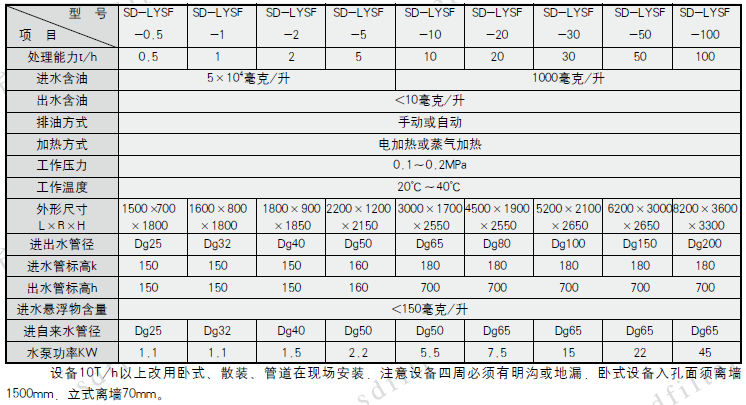

二、技术参数
